片流れ屋根コーナー部からの浸水要因と修繕技術

昨日の続きになります。
雨が浸入した軒先コーナー部を拝見すると、「けらば勝ち」の納まりになっていました。
「けらば勝ち」とは金属屋根の軒側で唐草水切りを
つかみこんだ後、けらば側の板金をつかみこむ状態を指します。
つかみ込むとは、唐草水切りの端で立て平ぶき屋根の先端を折り曲げ連結させて
締め込むことです。真正面から見るとつかみ込む小口部が確認できます。
浸入口はこのつかみ込み小口部であることが分かります。
雨水の板金と板金の隙間から毛細血管現象で金属屋根の水上側に吸いあがった
ことが分かります。今回の雨水の浸入経路は、まず雨水がつかみ込み小口部から浸入し
金属屋根の裏面と唐草水切りの間を水上側へ浸入、ということになります。
その後、一部はルーフィングの下へ浸入して野地板を濡らし、
残りはさらに水上側へ浸入。パラペットの直交する2つの壁と
野地板が交わる３面交点の位置で、防水シートの合わせ目に生じた隙間を通って
浸入して柱が腐朽したと考えられます。
改修工事では３面交点からの雨水浸入を防ぐために下地からの対策を行いました。

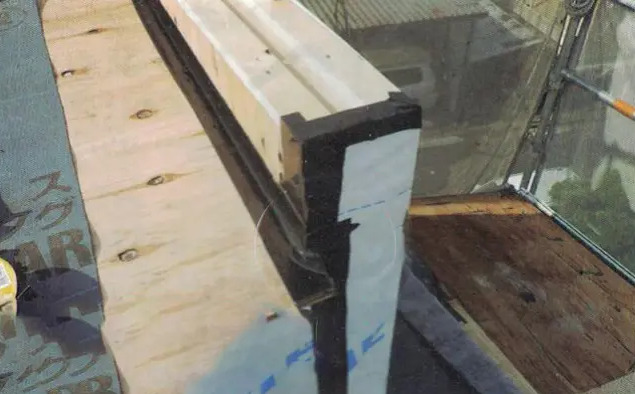

まず片流れ屋根に面したパラペットの壁に下地合板を設置しました。
現状は透湿防水シートしかなかったのですが、下地合板によって小屋裏への浸入
を防ぐためです。そのうえで面戸面の取り合い部を防水テープで
塞ぎました。次に壁の防水シートと屋根のルーフィングを設置しました。
そこにできる隙間も防水テープで塞ぎました。
その後、片流れ屋根とパラペットの取り合い部に雨押さえ水切りを
設置しました。これによって屋根材を流れる雨水は交点から離れることに
なります。また、設置した雨押え水切りと金属屋根の取り合い部にも
隙間ができるので、シーリング処理を施しました。こうすることで、
仕上げ壁を設置しなくても雨漏りは防げます。
こうして、浸入口となった「けらば勝ち」のつかみ込み部は、軒先勝ちに修繕されました。
最後にALC外壁やパラペットの笠木を設置しました。
